鴻業市政管線9.0是一款由鴻業科技推出的專業測繪軟件，最新9.0是8.0 的升級版本，新增了平面、給水、雨/污水等方面的功能，需要下載的就來綠色資源網吧。

鴻業市政管線介紹

鴻業市政管線是由鴻業軟件公司基于cad打造的一款為市政設計部門提供一套完整的、智能化的、自動化的道路、管線、舊路改造、互通立交解決方案。軟件包括從地形處理到道路的繪制識別，從管線平面設計到縱斷設計出圖等功能

方法

在綠色資源網下載鴻業市政管線9.0解壓安裝后，將文件安裝在安裝路徑下文件夾sys即可，例如小編是C:\Program Files (x86)\Hongye\SzGx90-R18\Sys

功能特色

1、完整的條件圖處理功能。設計人員可以利用軟件提供的道路等繪制功能繪制道路條件圖。也可以利用條件圖識別處理功能，把已有的條件圖處理為軟件可以識別的，然后再進行后續的設計工作。

2、平面設計功能強大?？梢愿鶕?jù)需要進行自動布管、交互布管或者把用ACAD繪制的任意直線定義為專業管線，可以根據道路設計標高文件自動計算任意檢查井的設計地面標高。

3、引入工程的概念，按工程名管理不同的設計任務，可直接復制、刪除整個工程。

4、軟件具有較強的開發性，設計人員可以根據自己的作圖習慣對縱斷表頭、材料表形式、管道標注形式等進行定制。

5、計算功能強大。包括給水管網平差、雨水計算、污水計算。計算數據可以自動從圖面上提取，把設計人員的計算準備工作減到最小。

6、軟件覆蓋面廣。包括給水、污水、雨水的管網設計。給水管網平差和管線的綜合，對每種管道可由軟件完成平面計算、斷面標注等工作。

7、自動化程度高。不論是地形識別、管網計算、雨污水計算還是管道縱斷面以及材料表的繪制均可由軟件自動完成。

鴻業市政管線9.0增加的功能

一、平面

1、新版測量圖提取

增加了設計標高和自然標高兩種存儲方式。

二、設置

1、圖塊式圖框

重構了圖塊式圖框，更加靈活的讓用戶設置屬于自己的圖框。

2、標高文件轉換

增加了DICAD標高文件接口。

三、給水

1、自動布置消火栓

2、布置預埋管

添加了可以在端點布置閥門井，向用戶提供最小合并距離和偏移距離設置。

3、斷面

3.1、坡度編輯

增加給水縱斷面坡度定標高功能

3.2、斷面局部調整

3.3、斷面繪制

給水斷面中修改了管道小平面，增加了溝槽底標高線，在基礎類型中添加了管材選基礎等。

3.4、自動插入排氣排泥井

4、平差

4.1、自動劃分供水面積

4.2、自動布參數塊

4.3、參數塊自動編號

4.4、按參數塊分配流量

四、雨/污水

1、化糞池標準圖集更新

化糞池數據庫更新到05SS907、02S701、08SS704、03S702

2、布置預埋管

可以控制預埋管端頭不布置井時，是否標注。

3、布置雨水口

4、自動劃分匯流面積

5、建立雨污水蓋板規格庫文件

為方管添加了蓋板厚、底板厚、壁厚等信息。

6、綜合定給排水標高

根據設定的定標高原則，自動計算各個管道標高。

7、定井地面標高

添加了地模自動計算定義節點地面標高

8、斷面

8.1、斷面返平面

在斷面返平面時，同時更新雨污水等其它管道縱斷面圖中的對應交叉管道標高。

8.2、繪制縱斷面

繪制管道縱斷面，管道基礎根據管材進行分別選擇，增加溝槽底標高線。

五、標注

1、標井編號

2、預埋管標注

標注端頭無井的給雨污預埋管。

六、管線綜合

1、交叉點編號

重構交叉點編號，支持成組編號

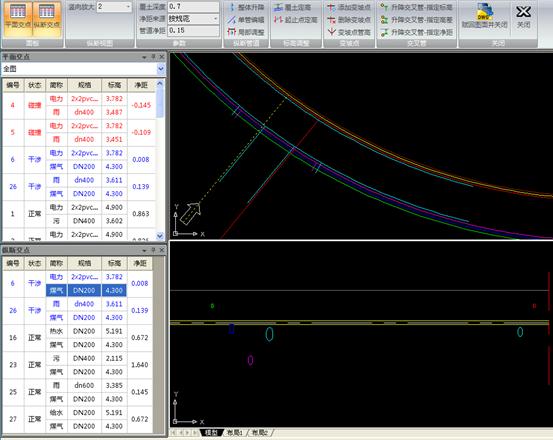

2、管道交叉標高交互確定

對原來的命令進行了重構，同時顯示平面、斷面、垂直凈距情況，可以更加靈活方便的調整碰撞管道。

3、交叉標注、垂距表修改

修改了交叉標注、垂距表程序，能夠在修改標高、修改規格、標高交互調整后自動更新已有的標注、垂距表。

七、出圖

1、 平面自動裁圖

支持圖塊式圖框，增加了按圖框裁圖和按矩形框裁圖兩種方式，用戶可以指定裁圖方向，并且在裁圖設置中，增加了更多接口，使裁圖更加靈活，能滿足各種用戶裁圖的需要。

2、 縱斷面裁圖

支持圖塊式圖框，增加了固定圖框裁圖方式，在裁圖設置中，增加了更多接口，使裁圖更加靈活，能滿足各種用戶裁圖的需要。

3、 批量打印

打印的內容增加用戶自主選擇PL框，選擇后，能逐個預覽。

八、表類、工具、文字

1、按埋深統計管材

按管道埋深對管材信息進行匯總，直接出到excel表中，方便設計人員直觀的查看圖中管材信息。

2、按井深統計井

3、管道土方計算

對原來的管道土方計算重構，增加了共溝開挖等問題。

4、復雜線型制作

利用該命令能夠制作復雜的線型。
