php封裝計算器是一款免費的好用的LP計算器軟件。可以用雷創造、管理庫文檔數據。操作簡單，綠色資源網小編已經為大家提供了詳細的操作使用教程，歡迎來本站下載。

應用介紹

PCB Matrix IPC LP Calculator是一款LP計算器！主要用于計算PCB的焊盤封裝，再也不用為IC原件的封裝制作發愁了！使用PCB Matrix IPC LP Calculator軟件可以進行SMD器件計算、PTH計算和Connector計算等?？焖?、準確地設計出焊盤圖形，焊盤圖形符合IPC-7351標準，其命名符合IPC-7351A標準。并且可以導出所有eda軟件工具的格式。

php封裝計算器軟件特色

1.IPC標準的焊盤和器件設計。

2.大量的PCB庫文件的自動生成。

3.規范標準的器件和庫的名字。

4.創造，管理，和使用正確的庫文檔。

功能介紹

1.可在圖形瀏覽器中檢查出器件跟圖形的大小。

2.幫你輕松計算出幾何圖形。

3.能進行SMD器件計算、PTH計算和Connector計算等。

軟件使用教程：

（1）SMD器件計算器

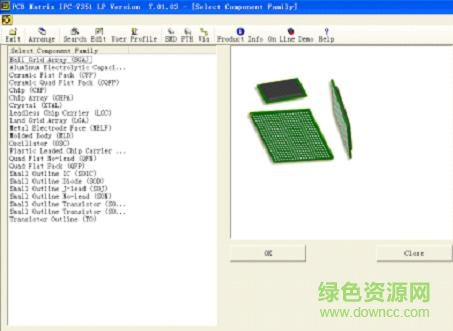

點擊軟件“SMD計算器”圖標，進入SMD器件圖形焊盤計算模式，在該模式下，列出了所有IPC-7351標準的SMD器件圖形焊盤。

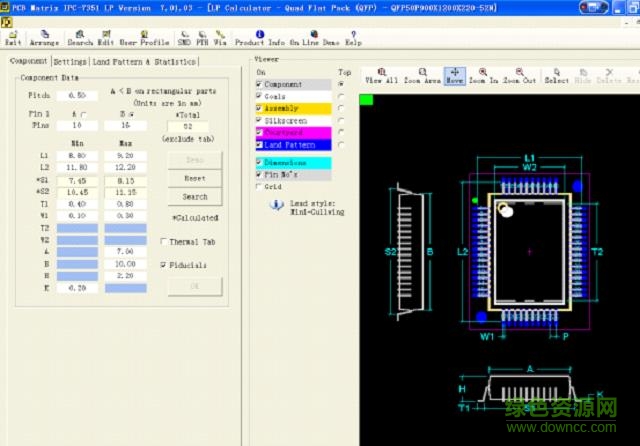

在實際制造器件的焊盤圖形時，只要根據器件的實際類型進行選擇就可以了。例如如果要制作一個QFP器件的焊盤圖形，選擇QFP就進入焊盤圖形計算器。

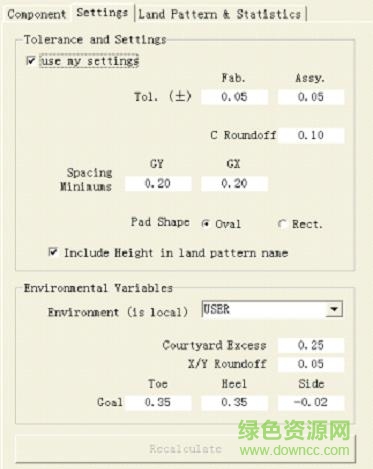

首先根據器件的安裝環境，設置環境變量，例如Toe、Heel、Side等參數。也可以選擇IPC-7351標準中默認的Most、Nominal、Least等三種安裝環境變量。

然后根據器件手冊上的器件數據，例如Pin間距、Pin數、器件體尺寸、厚度、Pin跨距等參數，填入到相應的項目中，就可以自動得出器件的焊盤圖形，并且該焊盤圖形符合IPC-7351規范要求，這就保證的焊盤圖形的完全正確，以及可以提高后續焊接的可靠性。同時焊盤圖形還根據IPC-7351A規范自動命名。

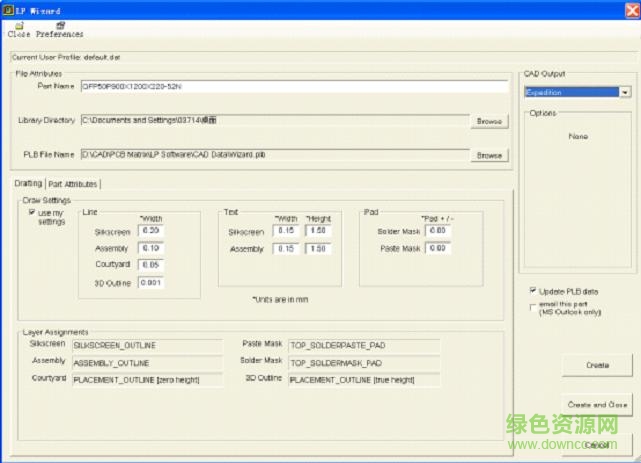

然后使用向?qū)?，就可以?dǎo)出不同軟件工具格式的庫文件了，并且自動根據軟件工具的類型添加相應的焊盤圖形層數。

下面圖示為制作BGA焊盤圖形的示例：

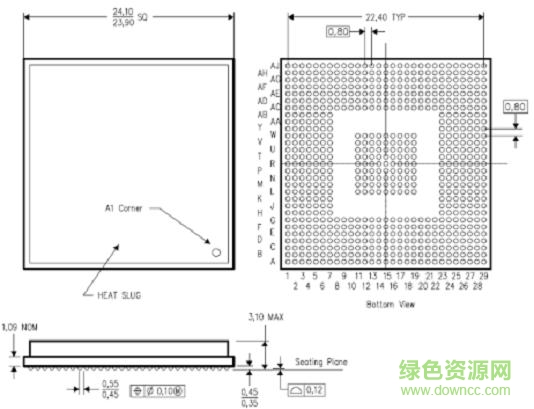

下圖為BGA的器件資料。

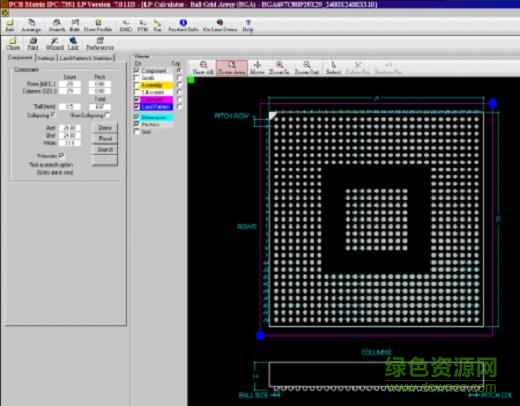

下圖為完成的BGA焊盤圖形，完成只需要1分鐘時間，并且保證正確。

（2）PTH計算器

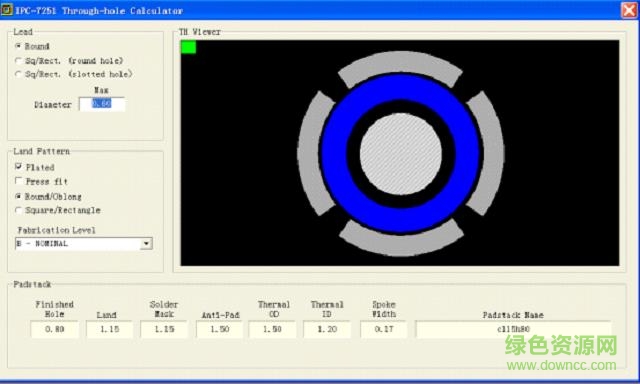

點擊軟件“PTH計算器”圖標，就進入PTH計算器模式，在該模式下可以自動計算通孔器件通孔焊盤尺寸。

在這里只要提供器件引腳的形狀和尺寸，以及器件的安裝環境，就可以自動得出通孔的尺寸，包括完成孔徑、焊盤尺寸、阻焊尺寸、隔離焊盤、熱焊盤尺寸等，并且自動命名。
