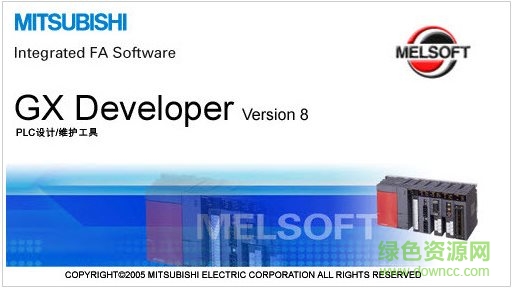

三菱plc編程軟件(GX Developer)是一款適用于機電行業的編程軟件。軟件功能強大，支持編程控制器、語言程序設計、程序監控等多功能。趕快下載體驗吧！

三菱plc編程軟件介紹

三菱PLC的編程軟件適用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可編程控制器。支持梯形圖、指令表、SFC、 ST及FB、Label語言程序設計，網絡參數設定，可進行程序的線上更改、監控及調試，具有異地讀寫PLC程序功能。

安裝教程

下載完后，解壓到x盤，保持原文件夾名，不能有中文目錄名。 系統支持Windows 98/2000/XP。

1、 先安裝通用環境，進入GXDeveloper/SW8D5C-GPPW-C/EnvMEL文件夾，點擊“SETUP.EXE” 安裝；

三菱大部分軟件都要先安裝“環境”，否則不能繼續安裝，這一步還好辦，如果不能安裝，系統會主動提示你需要安裝環境

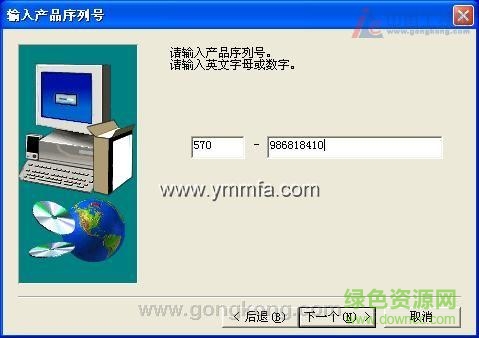

輸入GX系列軟件的通用序列號：570-986818410 998-598638072

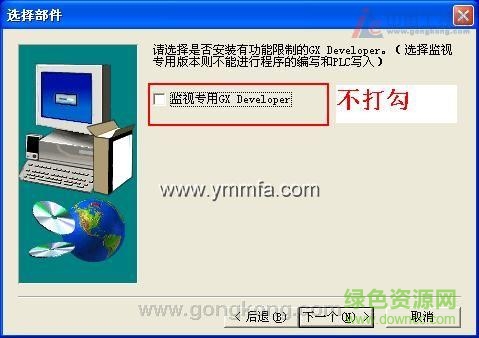

注意，“監視專用”這里不能打勾 ，否則軟件只能監視，這個地方也是出現問題最多的地方。請大家注意：往往缺省安裝都沒有問題的。
（安裝選項中，每一個步驟要仔細看，有的選項打勾了反而不利）

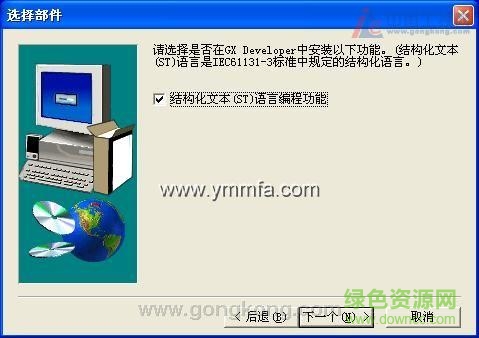

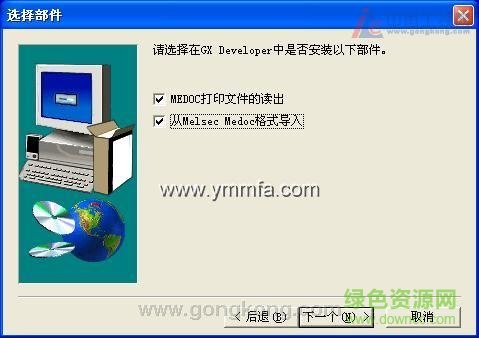

其他兩個地方可以打勾

三菱plc編程軟件功能

1、利用Windows的優越性，使操作性飛躍上升能夠將excel,Word等作成的說明數據進行復制，粘貼，并有效利用。

2、軟件的共通化GX Developer能夠制作Q系列，QnA系列，A系列(包括運動控制(SCPU)),FX系列的數據,能夠轉換成GPPQ,GPPA格式的文檔。 此外，選擇FX系列的情況下，還能變換成FXGP(DOS),FXGP(WIN)格式的文檔。

3、能夠簡單設定和其他站點的鏈接 由于連接對象的指定被圖形化而構筑成復雜的系統的情況下也能夠簡單的設定。

4、程序的標準化

(1) 標號編程 用標號編程制作可編程控制器程序的話，就不需要認識軟元件的號碼而能夠根據標示制作成標準程序。 用標號編程做成的程序能夠依據匯編從而作為實際的程序來使用。

(2) 功能塊(以下，略稱作FB) FB是以提高順序程序的開發效率為目的而開發的一種功能。把開發順序程序時反復使用的順序程序回路塊零件化，使得順序程序的開發變得容易。此外，零件化后，能夠防止將其運用到別的順序程序時的順序輸入錯誤。

(3) 宏 只要在任意的回路模式上加上名字(宏定義名)登錄(宏登錄)到文檔，然后輸入簡單的命令就能夠讀出登錄過的回路模式，變更軟元件就能夠靈活利用了。

5、能夠用各種方法和可編程控制器CPU連接

(1) 經由串行通訊口

(2) 經由USB

(3) 經由MELSECNET/10(H)計算機插板

(4) 經由MELSECNET(Ⅱ)計算機插板

(5) 經由CC-Link計算機插板

(6) 經由Ethernet計算機插板

(7) 經由CPU計算機插板

(8) 經由AF計算機插板

6、豐富的調試功能

(1) 由于運用了梯形圖邏輯測試功能，能夠更加簡單的進行調試作業。

(a) 沒有必要再和可編程控制器連接。

(b) 沒有必要制作條使用的順序程序。

(2) 在幫助中有CPU錯誤，特殊繼電器/特殊寄存器的說明，所以對于在線中發生錯誤，或者是程序制作中想知道特殊繼電器/特殊寄存器的內容的情況下提供非常大的便利。

(3) 數據制作中發生錯誤況時，會顯示是什么原因或是顯示消息，所以數據制作的時間能夠大幅度縮短。

編程指令

(部分常用指令)

1、連接指令

ANB AND邏輯塊與

ORB OR邏輯塊或

MPS 存儲操作結果

MRD 從MPS讀取操作結果

MPP 從MPS讀取操作結果

2、觸點指令

LD 邏輯操作開始

LDI 邏輯非操作開始

AND 邏輯乘

ANI 邏輯乘非

OR 邏輯加

ORI 邏輯加非

3、移位指令

SFT 元件移1位

SFTP 元件移1位

4、輸出指令

OUT 軟元件輸出

SET 軟元件置位

RST 軟元件復位

PLS 在輸入信號的上升沿

PLF 在輸入信號的下降沿

CHK 軟元件輸出翻轉

5、主控指令

MC 主控開始

MCR 主控復位

6、結束指令

FEND 結束主程序

END 總的程序末尾， 返回第0步

7、其它指令

STOP 停止

NOP 空操作
