目前，相當多的電子教室都采用了沒有軟驅、光驅的工作站。在沒有軟驅、光驅的情況下，當硬盤的軟件系統出現問題時，能否實現網絡硬盤克隆呢？PXE(Preboot Execution Environment，它是基于TCP/IP、DHCP、TFTP等Internet協議之上的擴展網絡協議)技術提供的從網絡啟動的功能，讓我們找到了解決之道。下面，我們就來講解怎樣采用賽門鐵克的磁盤管理工具Ghost 來實現基于PXE的網絡硬盤克隆。

　　網絡硬盤克隆過程簡述

　　網絡硬盤克隆過程為：在裝有軟驅的工作站上，用一張引導盤來啟動機器，連接到服務器，使用Ghost多播服務(Multicast Server)將硬盤或分區的映像克隆到工作站，這樣就實現了不拆機、安全、快速的網絡硬盤克隆。

　　實現PXE網絡啟動方式

　　對于沒有軟驅、光驅的工作站，要實現PXE網絡啟動方式，需要完成三個步驟：

　　1、工作站的PXE啟動設置

　　PXE網絡啟動一般要求在網卡上加裝PXE啟動芯片(PXE Boot ROM)；對于某些型號的網卡，也可以將PXE啟動代碼(Boot Code)寫入主板的Flash ROM；而一些主板上集成了網卡的品牌機(例如清華同方的商用機)，可直接支持PXE啟動。

　　常用的RTL8139芯片的網卡，其PXE啟動設置方式是：機器啟動時根據屏幕提示按下Shift+F10，在啟動類型中選擇PXE，開啟網絡啟動選項即可。

　　2、制作PXE啟動文件

　　制作PXE的啟動文件，推薦使用3Com的DABS(Dynamic Access Boot Services)。DABS提供了功能強大的PXE啟動服務、管理功能，但是，網上可供下載的是一個30天的試用版。所以，我們只用它的啟動映像文件制作功能，而由Windows 2000 Server的DHCP服務器來提供PXE啟動服務。

　　DABS可以安裝在任何一臺運行Windows的機器上。安裝后，運行3Com Boot Image Editor，出現主界面圖。選擇“創建TCP/IP或PXE映像文件(Create a TCP/IP or PXE image file)”，出現對話窗口。為即將建立的映像文件命名，例如：pxeghost.img，其他采用默認選項，將經測試正常的網絡啟動盤放入軟驅，選擇[OK]，創建PXE啟動映像Pxeghost.img文件。

圖1

　　在3Com Boot Image Editor的主菜單中，選擇“創建PXE菜單啟動文件(Creat a PXE menu boot file)”，在出現的窗口中選擇[添加(Add)]，加入我們剛剛創建的啟動映像文件Pxeghost.img(如圖1所示)，在“選項(Options)”標簽中可以設置菜單標題和等待時間。

　　選擇[保存(Save)]，給保存的PXE菜單啟動文件命名為Pxemenu.pxe。

　　3、服務器的PXE啟動服務設置

　　Windows 2000 Server的DHCP服務支持兩種啟動協議：DHCP和BOOTP。我們可以設定以下三種選擇：僅DHCP、僅BOOTP、兩者。如果我們的局域網中由其他的DHCP服務器提供動態IP地址分配，那么這里選“僅BOOTP”即可；如果需要這臺服務器提供動態IP地址分配，則需要選“兩者”。如圖2所示。

圖2

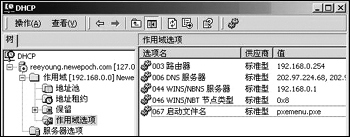

　　接下來，設置啟動文件名。在DHCP服務器的作用域選項中配置選項“067:啟動文件名”，字串值為我們創建的PXE菜單啟動文件名Pxemenu.pxe。注意：文件名不包含路徑。如圖3所示。

圖3
　　DHCP服務器只是將啟動文件名通知給BOOTP客戶機，客戶機通過什么方式下載啟動文件呢？答案是，需要TFTP服務。3Com的DABS包含了一個TFTP服務組件，當然，也可以下載一個免費的TFTP服務器軟件長期使用。

　　在TFTP服務器的設置中，規定一個服務目錄。將制作的PXE啟動文件Pxeghost.img、Pxemenu.pxe放到TFTP的服務目錄中。TFTP服務器設置為自動運行。

　　用Ghost多播克隆硬盤

　　現在運行Ghost多播服務器，任務名稱為Restore。設置完畢，按下[接受客戶(Accept Clients)]按鈕。啟動要接受硬盤克隆的無軟驅工作站，如果以上步驟操作無誤，應該能夠?qū)崿F(xiàn)PXE啟動，加入到多播克隆的任務當中。所有的目標工作站連接到本次任務之后，按下[發送(Send)]按鈕，開始克隆任務。
