02j6111圖集是一份相當實用的電子圖集，由原J643、J644合并后改號，全稱是02J611-1鋼(鋼木)大門，介紹了門窗立面選用圖、結構等信息，歡迎下載使用。

02j6111圖集介紹

本圖集適用于一般工業廠房及輔助建筑物的外開平開門，供通行車輛等出入口使用。適用于墻厚240、370；洞口寬度有2100~4800，9個寬度；洞口高度有2400~5400，8個高度，共組合成22個洞口，均配置了現澆鋼筋混凝土門過梁及門樘和懸挑900的雨篷。編制內容按使用條件分類，各種尺度的門型均配有一般門、防風沙門兩種。還包括門窗立面選用圖、典型構造節點詳圖、通用安裝節點詳圖等內容。設計合理，便于設計選用和施工安裝。

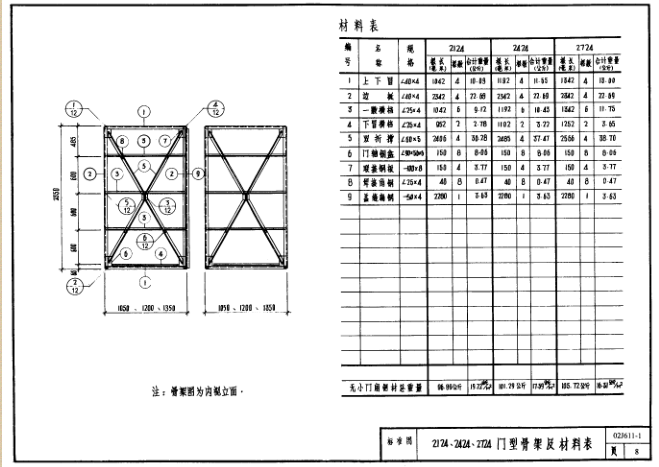

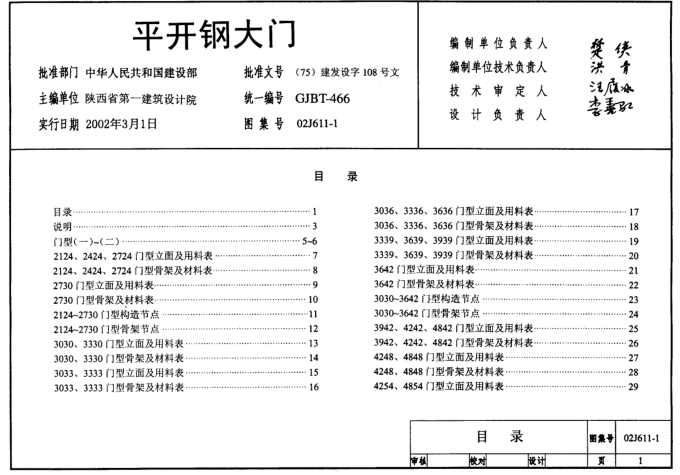

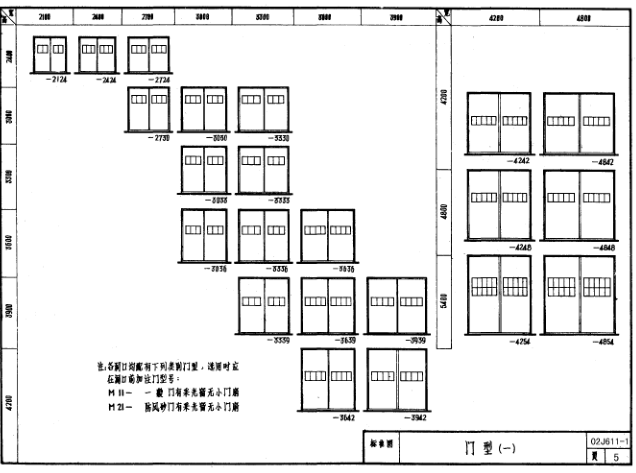

02j6111圖集樣張

02j6111圖集目錄
