10j301地下防水圖集是一款國際標準版的設計圖集，地下建筑防水構造分兩款，分別是02J301和10j301圖集，小編這里提供10j301圖集pdf電子版免費下載，需要的趕緊收藏吧。

10j301地下防水圖集介紹

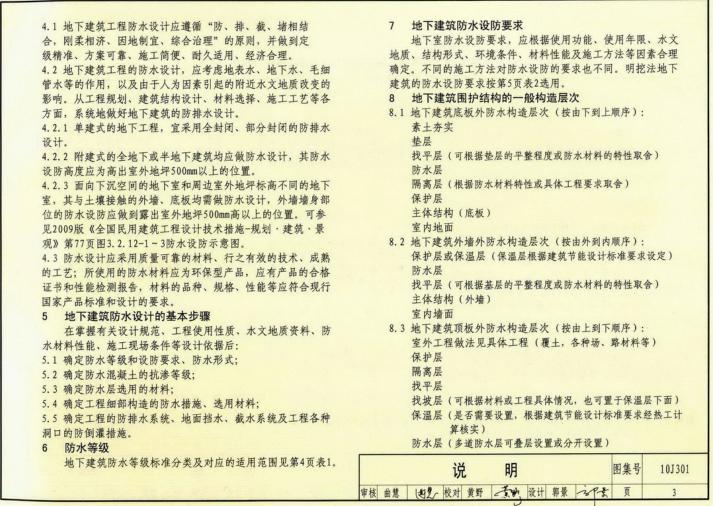

本圖集是根據《地下工程防水設計規范》GB50108-2008，對原有02J301圖集進行修編。圖集根據新規范中的防水等級分級標準給出相對應等級的不同防水材料組合方案與構造節點，增補調整了一些適宜新材料、新做法。主要包括：防水混凝土、卷材防水、涂料防水、塑料防水板、金屬防水、膨潤土防水毯等防水材料在地下室底板、外墻、頂板、種植頂板、施工縫、變形縫、后澆帶、窗井、穿墻管、樁頭、坑池等處的構造詳圖，供設計人員直接選用。

相關知識

在地下建筑防水構造里？濾水層和滲水層有什么區別？

濾水層是防止地下水上升后對構造物產生不利影響，滲水層是防止地面水滲進構造物而對其產生不利影響，故需要將水滲出而排掉。其實就是要知道地下水和地面水的區別。

水泥基滲透結晶型防水涂料需要做保護層嗎？

在新的地下建筑【防水構造10J320】國標里有說明，水泥基滲透結晶防水涂料可以不設保護層。

因為水泥基滲透結晶防水涂料是剛性涂料，是與混凝土形成一個整體的防水，因為不是靠涂抹的厚度防水，而是靠涂層里面的活性成分滲透到混凝土里形成結晶體來堵塞毛細孔道。

所以，當有效的滲透結晶成分起作用過后，經過28天的第一次抗?jié)B和56天的第二次抗?jié)B周期后，即便是將涂層鏟掉后也能起到防水作用。

當然剛涂刷完水泥基滲透結晶防水涂料后，適當做好保護工作，不要野蠻施工，不要鋼筋穿刺。

地下室止水螺桿位置滲水什么原因？

固定模板的對拉螺栓部位漏水，主要原因是對拉螺栓未加止水環；或者止水環尺寸未達到規范要求（最長寬尺寸60+d，厚度5，參見10J301地下建筑防水構造圖集）；或者止水環未滿焊導致穿過混凝土結構的螺栓周圍形成縫隙而滲水。
