09sms202 1圖集由北京市市政工程設計研究總院主編，是一份建筑攻城圖集資料，介紹了矩形管道配筋、斷面、直線檢查井等圖示信息，綠色資源網提供09sms202 1圖集pdf下載，需要的拿走吧。

09SMS202-1圖集介紹

09SMS202-1《埋地矩形雨水管道及其附屬構筑物（混凝土模塊砌體）》國家建筑標準設計圖集適用于抗震設防烈度為8度（0.20g、0.30g）及8度以下地區市政工程中的重力流雨水矩形管道及使用工況類似的其他市政矩形管道設施。矩形管道為單孔矩形管道，管道寬度W自1000mm至4000mm，管道高度H自860mm至2660mm。矩形管道蓋板以上設計覆土深度在0.8～5.0m之間。管道的適用最大設計流速宜為5.0m/s,最小滿流設計流速應為0.75m/s，管道的粗糙系數n值建議采用0.014。主要內容包括矩形管道及其附屬構筑物兩部分的施工詳圖。矩形管道為單孔矩形管道，由預制鋼筋混凝土蓋板、專用混凝土模塊灌孔砌體墻及現澆鋼筋混凝土底板三部分組成。附屬構筑物部分包括：直線檢查井、轉彎檢查井、90°三通檢查井、90°四通檢查井、跌水井以及出水口。檢查井均為混合式結構，由井筒、預制鋼筋混凝土蓋板、專用混凝土模塊灌孔砌體墻及現澆鋼筋混凝土底板四部分組成。出水口為漿砌塊石砌體或素混凝土結構。為了解決市政雨水排水矩形管道技術復雜的難題和用混凝土模塊砌體替代粘土磚，首次編制了該圖集。用于埋地矩形雨水管道及其附屬構筑物（混凝土模塊砌體）的選用和施工。

09sms202 1圖集樣張

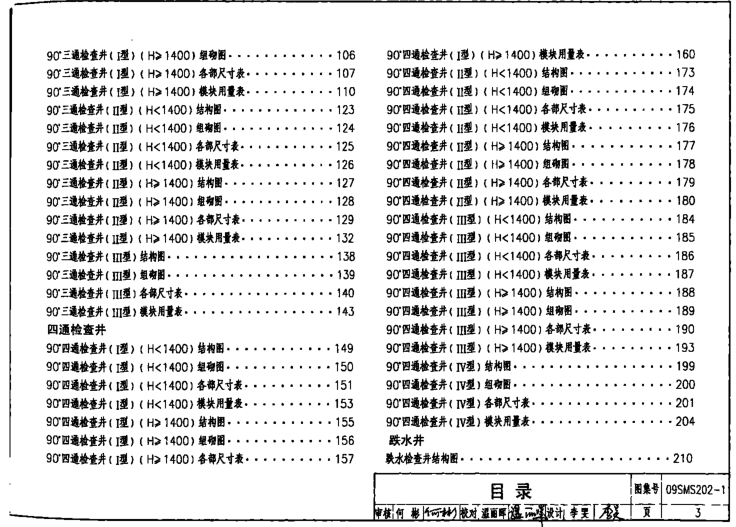

09SMS202-1目錄

目錄1

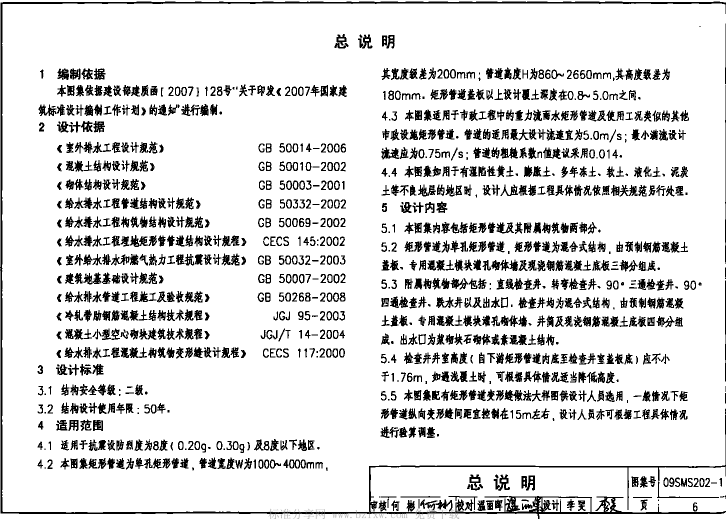

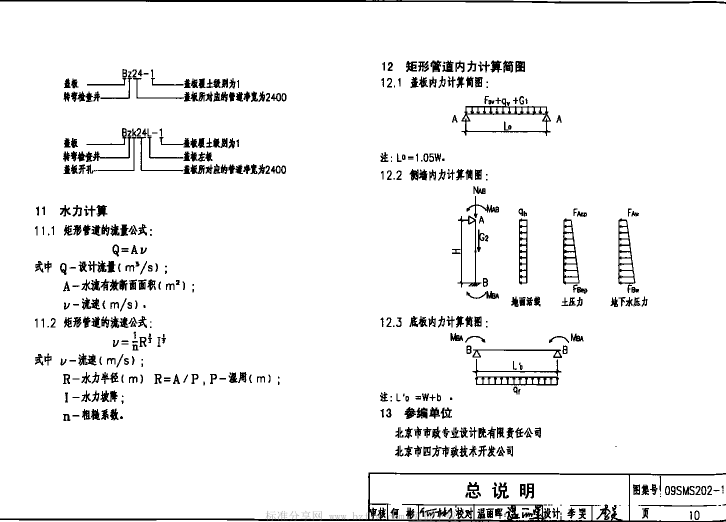

總說明6

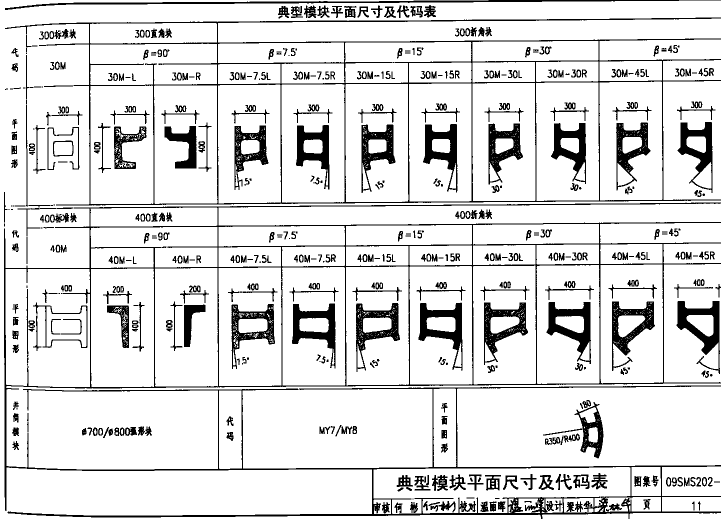

典型模塊平面尺寸及代碼表11

單元組砌圖例12

典型漸變段大樣圖18

典型漸變段蓋板布置示意圖19

矩形管道

W＝1000矩形管道斷面（H≤1040）20

W＝1000矩形管道配筋及工程量明細表21

W＝1200矩形管道斷面（H≤1220）22

W＝1200矩形管道配筋及工程量明細表23

W＝1400矩形管道斷面（H≤1400）24

W＝1400矩形管道配筋及工程量明細表25

W＝1600矩形管道斷面（H≤1580）26

W＝1600矩形管道配筋及工程量明細表27

W＝1800矩形管道斷面（H≤1760）28

W＝1800矩形管道配筋及工程量明細表29

W＝2000矩形管道斷面（H≤1940）30

W＝2000矩形管道配筋及工程量明細表31

W＝2200矩形管道斷面（H≤2120）32

W＝2200矩形管道配筋及工程量明細表33

W＝2400矩形管道斷面（H≤2300）34

W＝2400矩形管道配筋及工程量明細表35

W＝2600矩形管道斷面（H≤2300）36

W＝2600矩形管道配筋及工程量明細表37

W＝2800矩形管道斷面（H≤2480）38

W＝2800矩形管道配筋及工程量明細表39

W＝3000矩形管道斷面（H≤2480）40

W＝3000矩形管道配筋工程量明細表41

W＝3200矩形管道斷面（H≤2480）42

W＝3200矩形管道配筋及工程量明細表43

W＝3400矩形管道斷面（H≤2660）44

W＝3400矩形管道配筋及工程量明細表45

W＝3600矩形管道斷面（H≤2660）46

W＝3600矩形管道配筋及工程量明細表47

W＝3800矩形管道斷面（H≤2660）48

W＝3800矩形管道配筋及工程量明細表49

W＝4000矩形管道斷面（H≤2660）50

W＝4000矩形管道配筋及工程量明細表51

矩形管道側墻底部構造示意圖52

矩形管道變形縫做法大樣圖53

矩形管道蓋板安放節點大樣圖54

附屬構筑物

直線檢查井

直線檢查井（Ⅰ型）（H＜1760）結構圖55

直線檢查井（Ⅰ型）（H＜1760）組砌圖56

直線檢查井（Ⅰ型）（H＜1760）各部尺寸表57

直線檢查井（Ⅰ型）（H＜1760）模塊用量表58

直線檢查井（Ⅰ型）（H≥1760）結構圖59

直線檢查井（Ⅰ型）（H≥1760）組砌圖60

直線檢查井（Ⅰ型）（H≥1760）各部尺寸表61

直線檢查井（Ⅰ型）（H≥1760）模塊用量表62

直線檢查井（Ⅱ型）結構圖63

直線檢查井（Ⅱ型）組砌圖64

直線檢查井（Ⅱ型）各部尺寸表65

直線檢查井（Ⅱ型）模塊用量表67

轉彎檢查井

弧形墻模塊基本單元構成表72

弧形墻模塊組砌示意圖73

轉彎檢查井弧形墻模塊碼放序列表74

轉彎檢查井（H＜1760）結構圖81

轉彎檢查井（H＜1760）組砌圖82

轉彎檢查井（H＜1760）各部尺寸表83

轉彎檢查井（H＜1760）模塊用量表84

轉彎檢查井（H≥1760）結構圖90

轉彎檢查井（H≥1760）組砌圖91

轉彎檢查井（H≥1760）各部尺寸表92

轉彎檢查井（H≥1760）模塊用量表93

三通檢查井

90°三通檢查井（Ⅰ型）（H＜1400）結構圖99

90°三通檢查并（Ⅰ型）（H＜1400）組砌圖100

90°三通檢查井（Ⅰ型）（H＜1400）各部尺寸表101

90°三通檢查井（Ⅰ型）（H＜1400）模塊用量表103

90°三通檢查井（Ⅰ型）（H≥1400）結構圖105

90°三通檢查井（Ⅰ型）（H≥1400）組砌圖106

90°三通檢查井（Ⅰ型）（H≥1400）各部尺寸表107

90°三通檢查井（Ⅰ型）（H≥1400）模塊用量表110

90°三通檢查井（Ⅱ型）（H＜1400）結構圖123

90°三通檢查井（Ⅱ型）（H＜1400）組砌圖124

90°三通檢查井（Ⅱ型）（H＜1400）各部尺寸表125

90°三通檢查井（Ⅱ型）（H＜1400）模塊用量表126

90°三通檢查井（Ⅱ型）（H≥1400）結構圖127

90°三通檢查井（Ⅱ型）（H≥1400）組砌圖128

90°三通檢查井（Ⅱ型）（H≥1400）各部尺寸表129

90°三通檢查井（Ⅱ型）（H≥1400）模塊用量表132

90°三通檢查井（Ⅲ型）結構圖138

90°三通檢查井（Ⅲ型）組砌圖139

90°三通檢查井（Ⅲ型）各部尺寸表140

90°三通檢查井（Ⅲ型）模塊用量表143

四通檢查井

90°四通檢查井（Ⅰ型）（H＜1400）結構圖149

90°四通檢查井（Ⅰ型）（H＜1400）組砌圖150

90°四通檢查井（Ⅰ型）（H＜1400）各部尺寸表151

90°四通檢查井（Ⅰ型）（H＜1400）模塊用量表153

90°四通檢查井（Ⅰ型）（H≥1400）結構圖155

90°四通檢查井（Ⅰ型）（H≥1400）組砌圖156

90°四通檢查井（Ⅰ型）（H≥1400）各部尺寸表157

90°四通檢查井（Ⅰ型）（H≥1400）模塊用量表160

90°四通檢查井（Ⅱ型）（H＜1400）結構圖173

90°四通檢查井（Ⅱ型）（H＜1400）組砌圖174

90°四通檢查井（Ⅱ型）（H＜1400）各部尺寸表175

90°四通檢查井（Ⅱ型）（H＜1400）模塊用量表176

90°四通檢查井（Ⅱ型）（H≥1400）結構圖177

90°四通檢查井（Ⅱ型）（H≥1400）組砌圖178

90°四通檢查井（Ⅱ型）（H≥1400）各部尺寸表179

90°四通檢查井（Ⅱ型）（H≥1400）模塊用量表180

90°四通檢查井（Ⅲ型）（H＜1400）結構圖184

90°四通檢查井（Ⅲ型）（H＜1400）組砌圖185

90°四通檢查井（Ⅲ型）（H＜1400）各部尺寸表186

90°四通檢查井（Ⅲ型）（H＜1400）模塊用量表187

90°四通檢查井（Ⅲ型）（H≥1400）結構圖188

90°四通檢查井（Ⅲ型）（H≥1400）組砌圖189

90°四通檢查井（Ⅲ型）（H≥1400）各部尺寸表190

90°四通檢查井（Ⅲ型）（H≥1400）模塊用量表193

90°四通檢查井（Ⅳ型）結構圖199

90°四通檢查井（Ⅳ型）組砌圖200

90°四通檢查井（Ⅳ型）各部尺寸表201

90°四通檢查井（Ⅳ型）模塊用量表204

跌水井

跌水檢查井結構圖210

跌水檢查井配筋圖211

跌水檢查井組砌圖212

跌水檢查井各部尺寸表213

跌水檢查井模塊用量表215

蓋板

矩形管道蓋板（Bxx）模板圖217

檢查井蓋板（Bbxx）模板圖218

W＝1000矩形管道蓋板配筋（B10）219

W＝1200矩形管道蓋板配筋（B12）220

W＝1400矩形管道蓋板配筋（B14）221

W＝1600矩形管道蓋板配筋（B16）222

W＝1800矩形管道蓋板配筋（B18）223

W＝2000矩形管道益板配筋（B20）224

W＝2200矩形管道蓋板配筋（B22）225

W＝2400矩形管道蓋板配筋（B24）226

W＝2600矩形管道蓋板配筋（B26）227

W＝2800矩形管道蓋板配筋（B28）228

W＝3000矩形管道蓋板配筋（B30）229

W＝3200矩形管道蓋板配筋（B32）230

W＝3400矩形管道蓋板配筋（B34）231

W＝3600矩形管道蓋板配筋（B36）232

W＝3800矩形管道蓋板配筋（B38）233

W＝4000矩形管道蓋板配筋（B40）234

W＝1000檢查井蓋板配筋（Bk10）235

W＝1200檢查井蓋板配筋（Bk12）236

W＝1400檢查井蓋板配筋（Bk14）237

W＝1600檢查井蓋板配筋（Bk16）238

W＝1800檢查井蓋板配筋（Bk18）239

W＝2000檢查井蓋板配筋（Bk20）240

W＝2200檢查井蓋板配筋（Bk22）241

W＝2400檢查井蓋板配筋（Bk24）242

W＝2600檢查井蓋板配筋（Bk26）243

W＝2800檢查井蓋板配筋（Bk28）244

W＝3000檢查井蓋板配筋（Bk30）245

W＝3200檢查井蓋板配筋（Bk32）246

W＝3400檢查井蓋板配筋（Bk34）247

W＝3600檢查井蓋板配筋（Bk36）248

W＝3800檢查井蓋板配筋（Bk38）249

W＝4000檢查井蓋板配筋（Bk40）250

檢查井梁板配筋（LB16）251

檢查井梁板配筋（LB18）252

檢查井梁板配筋（LB20）253

檢查井梁板配筋（LB24）254

檢查井梁板配筋（LB28）255

檢查井梁板配筋（LB32）256

W＝1000轉彎檢查井蓋板配筋（Bz10、Bzk10）257

W＝1200轉彎檢查井蓋板配筋（Bz12、Bzk12）258

W＝1400轉彎檢查井蓋板配筋（Bz14、Bzk14）259

W＝1600轉彎檢查井蓋板配筋（Bz16、Bzk16）260

W＝1800轉彎檢查井蓋板配筋（Bz18、Bzk18）261

W＝2000轉彎檢查井蓋板配筋（Bz20、Bzk20）262

W＝2200轉彎檢查井蓋板配筋（Bz22、Bzk22L、Bzk22R）263

W＝2400轉彎檢查井蓋板配筋（Bz24、Bzk24L、Bzk24R）264

W＝2600轉彎檢查井蓋板配筋（Bz26、Bzk26L、Bzk26R）265

W＝2800轉彎檢查井蓋板配筋（Bz28、Bzk28L、Bzk28R）266

W＝3000轉彎檢查井蓋板配筋（Bz30、Bzb30L、Bzk30R）267

W＝3200轉彎檢查井蓋板配筋（Bz32、Bzk32L、Bzk32R）268

W＝3400轉彎檢查井蓋板配筋（Bz34、Bzk34L、Bzk34R）269

W＝3600轉彎檢查井蓋板配筋（Bz36、Bzk36L、Bzk36R）270

W＝3800轉彎檢查井蓋板配筋（Bz38、Bzk38L、Bzk38R）271

W＝4000轉彎檢查井蓋板配筋（Bz40、Bzk40L、Bzk40R）272

其他

圓形管道穿墻洞口做法大樣圖273

檢查井踏步位置、安裝圖274

Φ700、Φ800輕、重型鑄鐵井蓋圖275

踏步詳圖276

出水口

八字式矩形管道出水口結構圖277

八字式矩形管道出水口各部尺寸表278

八字式矩形管道出水口下游護砌（Ⅰ型）279

八字式矩形管道出水口下游護砌（Ⅰ型）各部尺寸表280

八字式矩形管道出水口下游護砌（Ⅱ型）281

一字式矩形管道出水口結構圖282

一字式矩形管道出水口各部尺寸表283
