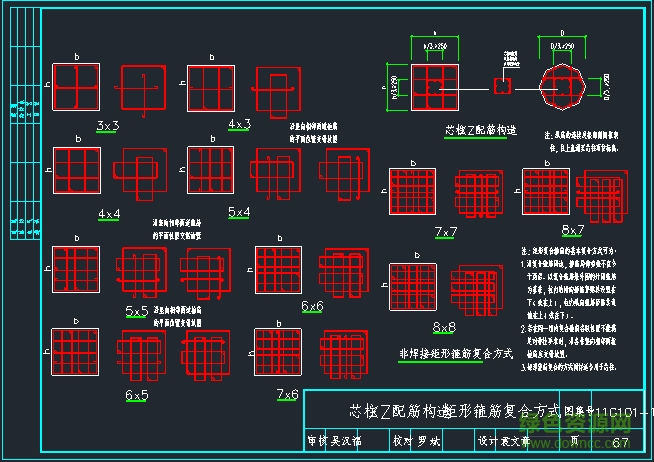

11g101系列全套圖集cad版本是dwg格式的11g101圖集，包括11G101-1、11G101-2、11G101-3圖集，cad版本可以把所有節點大樣在cad圖紙上反映出來，可以適當自己修改，歡迎到綠色資源網下載。

溫馨提示

目前網上的11g101圖集cad版本的僅有11g101-1這本圖集，推薦大家先下載pdf版的，cad本11g101全套圖集出來后，本站會第一時間更新

11g101系列全套圖集介紹

一、11G101-1《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、梁、板）》是對03G101-1《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、框架-剪力墻、框支剪力墻結構）》、04G101-4《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土樓面與屋面板）》的修編。本次修編按《混凝土結構設計規范》GB 50010-2010、《建筑抗震設計規范》GB 50011-2010、《高層混凝土結構技術規程》JGJ 3-2010等新規范對圖集中標準構造詳圖部分進行了修訂；結合設計人員習慣對制圖規則部分內容進行了調整；修編將原03G101-1、04G101-4內容合并為一本，將原08G101-5中地下室部分內容與上部結構協調統一后編入，適用于基礎頂面以上結構施工圖設計，方便設計施工人員使用。

圖集中包括基礎頂面以上的現澆混凝土柱、墻、梁、樓面與屋面板（有梁樓蓋及無梁樓蓋）等構件的平面整體表示方法制圖規則和標準構造詳圖兩部分內容。

二、11G101-2《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土板式樓梯）》是對03G101-2《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土板式樓梯）》的修編。

本次修編按新規范對圖集中標準構造詳圖部分進行了修訂；結合設計人員習慣對制圖規則部分增加了剖面注寫和列表注寫兩種方式。

本圖集適用于非抗震及抗震設防烈度為6～9度地區的現澆鋼筋混凝土板式樓梯。

圖集中現澆混凝土板式樓梯包括11種類型，其中AT～HT用于非抗震設計及不參與主體結構抗震設計的樓梯，ATa、ATb用于采取滑動措施減輕樓梯對主體（框架）影響的樓梯，ATc用于框架中參與主體結構抗震設計的樓梯。

三、11G101-3《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（獨立基礎、條形基礎、筏形基礎及樁基承臺）》是對04G101-3《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（筏形基礎）》、08G101-5《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（箱形基礎和地下室結構）》、06G101-6《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（獨立基礎、條形基礎、樁基承臺）》的修編。本次修編按新規范對圖集中標準構造詳圖部分進行了修訂；結合設計人員習慣對制圖規則部分內容進行了調整；修編將原04G101-3、08G101-5及06G101-6內容合并為一本，適用于基礎部分結構施工圖設計，方便設計施工人員使用。
