04g410 2圖集是1.5mX6.0m預應力混凝土屋面板圖集的第二部分，此版主要帶來的是鋼筋混凝土部分，綠色資源網小編為大家準備的是一份pdf高清電子版圖集，共有42頁，內容講解詳細，配圖清晰，歡迎大家到本站下載使用！

04G410-2圖集簡介

1.5m×6.0m預應力混凝土屋面板及其配套的嵌板、檐口板、開洞板的施工圖，兩個分冊為：（一）預應力混凝土部分；（二）鋼筋混凝土部分。分冊二包括鋼筋混凝土屋面板、嵌板、天溝板和檐口板。

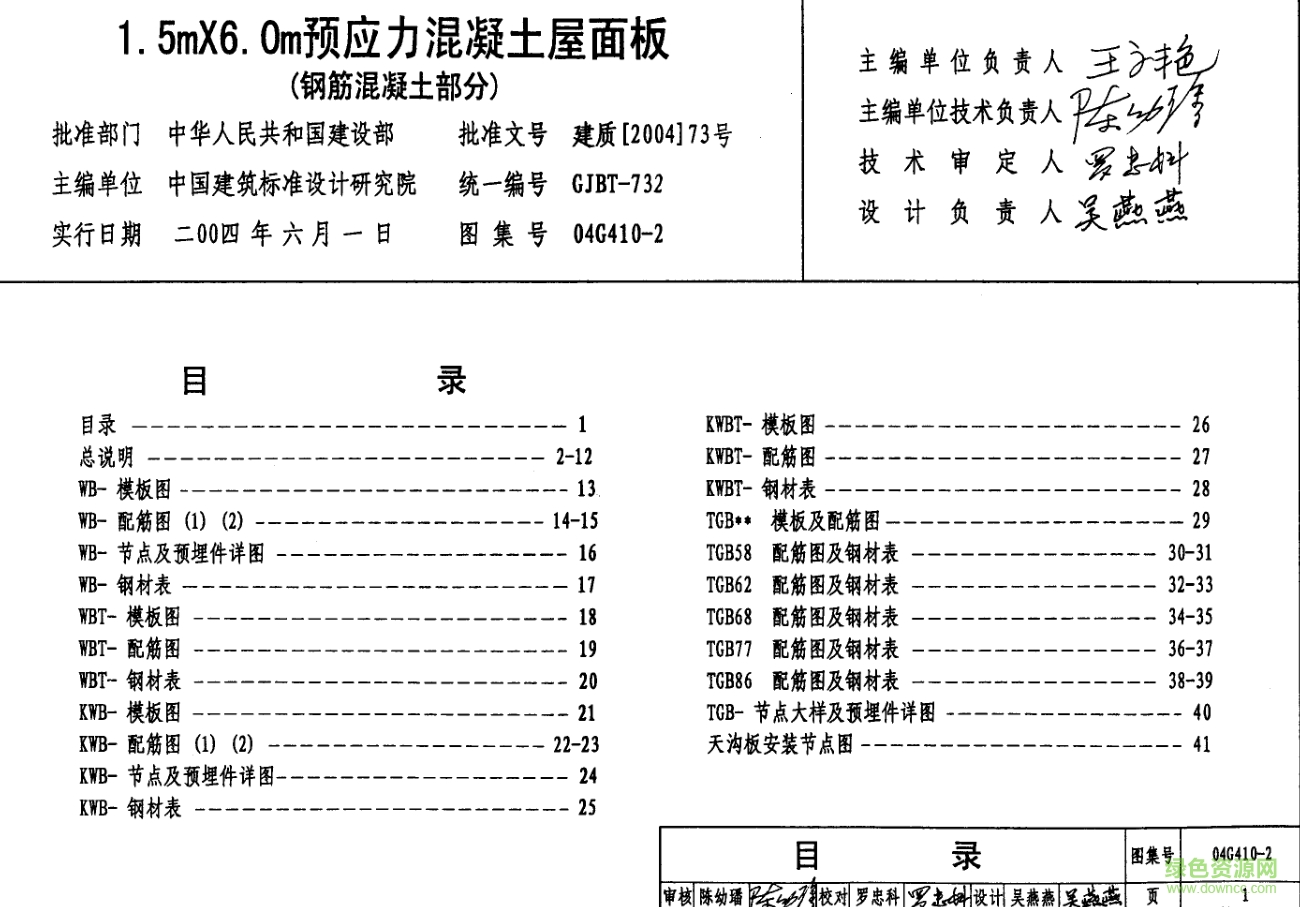

04g410 2圖集目錄

目錄1

總說明2

WB- 模板圖13

WB- 配筋圖(1)14

WB- 配筋圖(2)15

WB- 節點及預埋件詳圖16

WB- 鋼材表17

WBT- 模板圖18

WBT- 配筋圖19

WBT- 鋼材表20

KWB- 模板圖21

KWB- 配筋圖(1)22

KWB- 配筋圖(2)23

KWB- 節點及預埋件詳圖24

KWB- 鋼材表25

KWBT- 模板圖26

KWBT- 配筋圖27

KWBT- 鋼材表28

TGB** 模板及配筋圖29

TGB58 配筋圖及鋼材表30

TGB62 配筋圖及鋼材表32

TGB68 配筋圖及鋼材表34

TGB77 配筋圖及鋼材表36

TGB86 配筋圖及鋼材表38

TGB- 節點大樣及預埋件詳圖40

天溝板安裝節點圖41
