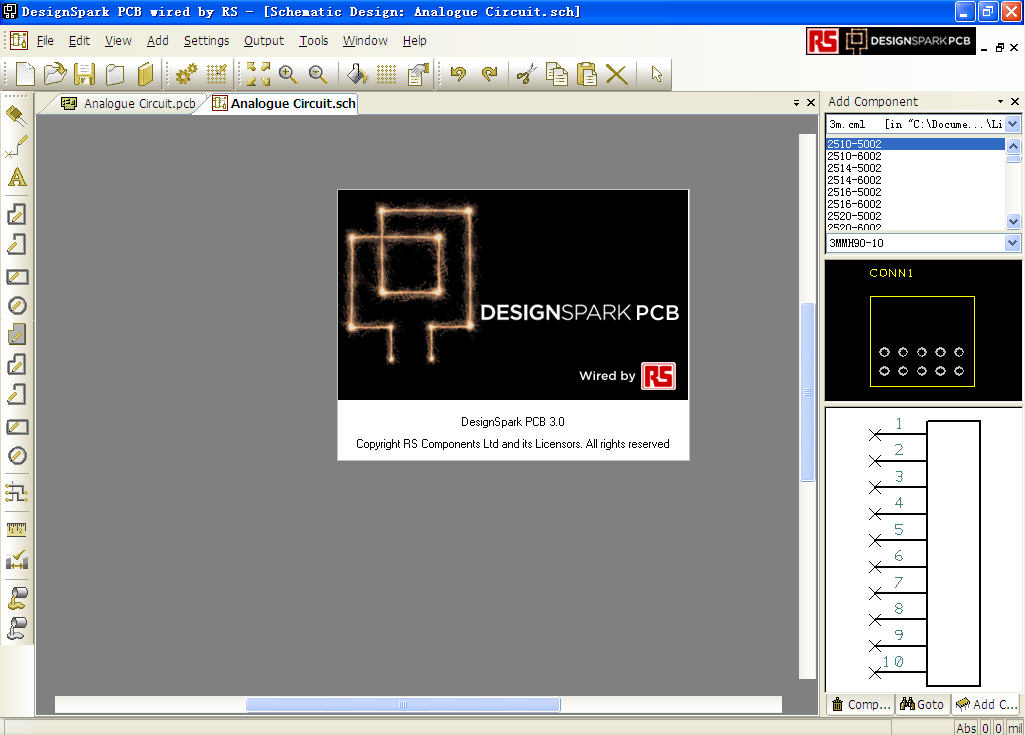

DesignSpark PCB是由RS Components提供、功能強勁的免費正版pcb設計工具。
它具有兩個主要功能：原理圖制作和印刷電路板布局，亦可以連接到業界標準的Spice模擬器進行模擬。
DesignSpark PCB具計算線路阻抗值的設計計算器，和產生三維視覺效果，能夠給用家以3D的形式觀看屬于你的印刷電路板設計。
當所設計的原理圖完成後，再按”Convert to PCB…”按鈕，用家就隨時可以進行autorouting。完成routing後，就可以用3D形式觀看模擬製成品。全3D設置菜單能讓大家在任何角度及隨時查看，再把設計圖以2D的形式去製成如PCB佈局(PCB layout)等文件。 DesignSpark PCB 用於原理圖攫取、PCB 版面設計及生成製造文件，不會受電路板尺寸，引腳數及輸出類型的實際限制。
DesignSpark PCB支援多種功能，例如Gerber(擴充)輸出， excellon plots、圖形交換格式(DXF, Drawing Interchange Format) 導入/輸出、中間數據格式(IDF, Intermediate Data Format) 輸出、自動路由器、設計規則檢查以及導入設計和Eagle 設計文件及庫(請參閱 Eagle 匯入使用說明書 ，了解更多信息)。當中的Gerber(擴充)輸出，設計師能選擇制造電路板的人員。
DesignSpark PCB 提供全面標準部件的庫，可按需要修改、復制及附加等。先進的 New Part Creation Wizards 有助于輕松地從草稿或利用標準符號及器件封裝設計新部件。 鼓勵分享您的設計、資料庫及小貼士，讓其他用戶從您的經驗中受益。
而DesignSpark PCB最具吸引力的地方是無限制的支持，為每個項目都有無限的示意圖表，設計版面又能夠融納面積達一米平方的電路板、無限的層數，針數和組件可供使用。全面及可擴展的資料庫庫實在為用家?guī)聿簧俜奖恪？呻S時生成材料報告賬單，并會提供 RS 訂單編號。
用DesignSpark PCB可以把PCB layout以PDF或IDF形式製成文件?？上У氖?a href="http://www.kiwanis-srv.org/k/Sketchup/" target="_blank">Sketchup並不支援IDF格式檔，但COLLADA格式檔就可在SketchUp內使用，如果用家有意把文件在SketchUp進行3D設計，就必須先用PCB Converter把將IDF格式轉換為COLLADA格式。
