proteus8.9可以讓你輕松模擬出各種電路圖，專門為設計電路的人群打造的仿真模擬工具，可以真實的模擬出各種效果，讓你可以快速測量出設計的安全性以及是否短路等。同時內置的模型有很多，創建電路也是非常簡單的，你可以按照需求選擇使用。歡迎有需要的朋友下載使用！

proteus8.9軟件介紹

proteus8.9是一款非常好用的仿真開發軟件，軟件能夠幫助用戶進行模擬電路運行以及電路設計，廣泛應用于教學領域以及工業設計方面，是電路設計人員的必備軟件之一，經過漢化之后更加符合國人的操作習慣。

proteus8.9安裝過程

1、安裝前先關閉殺毒軟件和360衛士，注意安裝路徑不能有中文，安裝包路徑也不要有中文。

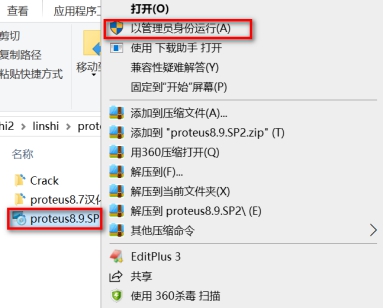

2、解壓安裝包，以管理員身份運行安裝程序。

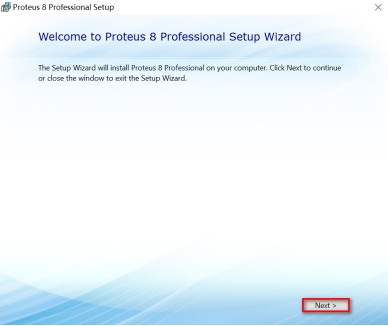

3、點擊“NEXT”。

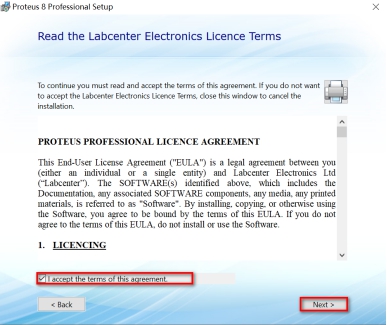

4、勾選“I accept the terms of this agreement”，然后點擊“NEXT”。

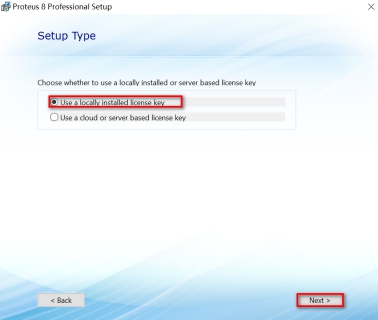

5、選擇“l(fā)ocal installed license key”，然后點擊“NEXT”。

6、點擊“NEXT”。

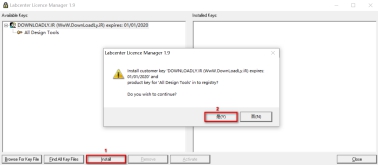

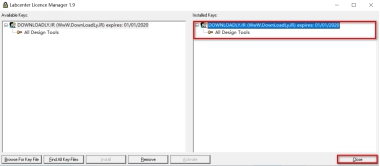

7、點擊Browse for key file，然后選擇安裝包中的 license.lxk文件，然后點擊“打開”。

8、點擊“Install”。

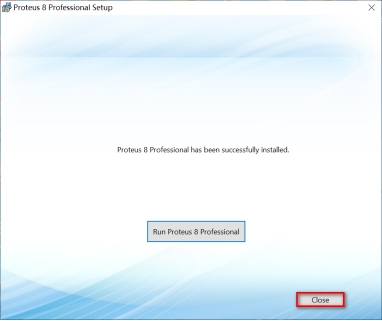

9、點擊“Close”。

10、根據需要選擇以下三項，一般默認不選，然后點擊“NEXT”。

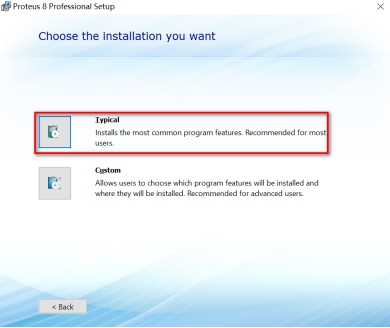

11、選擇“Typical”，一般不建議安裝在其它路徑（也可以選擇custom進行自定義安裝，注意安裝路徑不要有中文）。

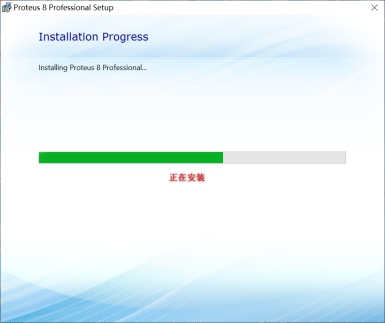

12、正在安裝的界面。

13、點擊“CLOSE”。

14、打開安裝包中的Patch.exe，這時不會有什么界面彈出，稍等一會兒就可以。

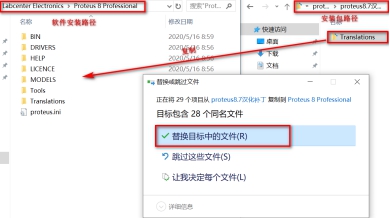

15、將安裝包中的漢化補丁中的Translations文件夾復制到軟件安裝位置，替換原文件（軟件默認的安裝路徑C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional）。

16、最后就可以打開Proteus軟件了。

proteus8.9使用教程

1、打開需要仿真的proteus圖

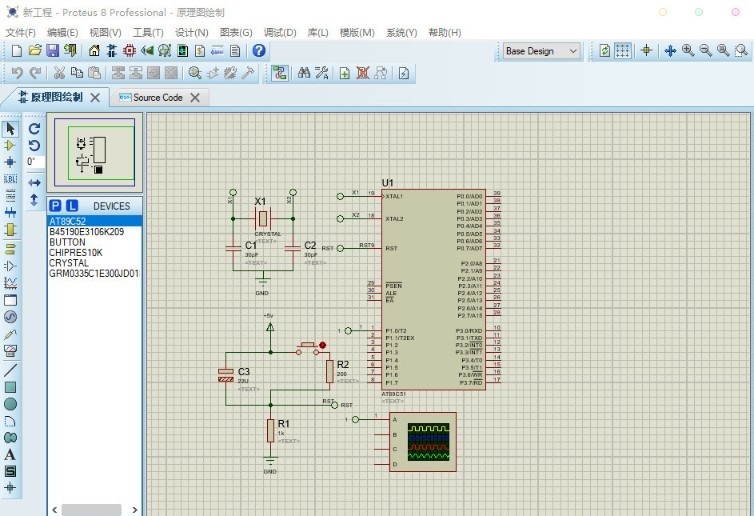

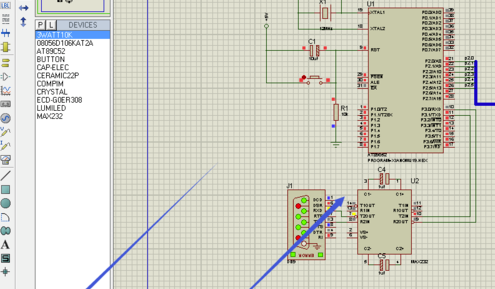

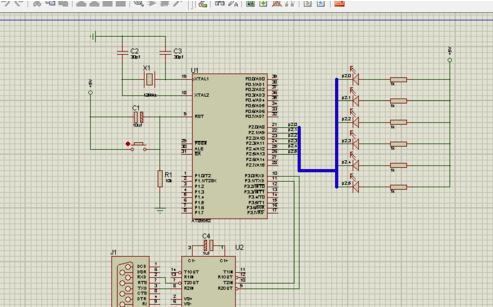

雙擊桌面上的proteus圖標，打開需要進行仿真的仿真圖，該處以此舉例。

2、選擇sourse

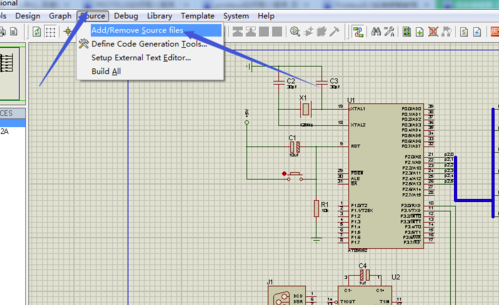

選擇上端的sourse菜單，并選擇add/remove sourse file...,d。

3、選擇文件

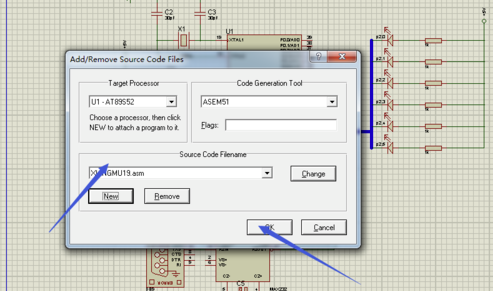

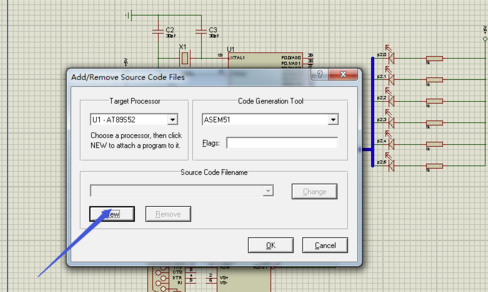

點擊圖示中的new，將文件導入框中，如圖所示，便可以進入尋找文件窗口。

4、選擇asm文件

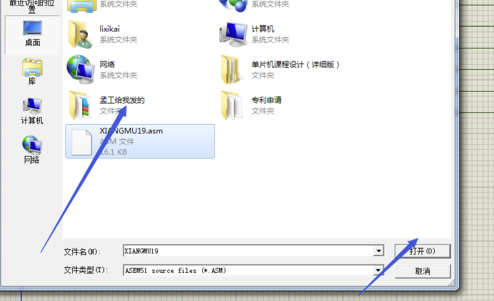

彈出圖示對話框中后，便可以選擇自己所需要的asm文件，一般都事先將asm文件準備好。

5、文件導入成功

當框中出現文件時，便可以點擊下側的菜單命令，這樣文件將被導入成功。

6、編譯程序

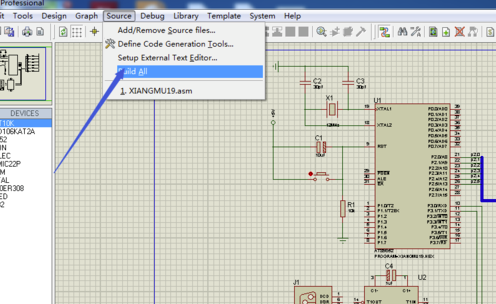

當程序?qū)牒螅c(diǎn)擊sourse中的編譯命令，便能夠?qū)Τ绦蜻M(jìn)行編譯。

7、仿真運行

當程序編譯完后，便可以點擊左下角的小三角，直接運行程序進行仿真，如圖：

軟件亮點

1、支持16個銅箔層，2個絲印層，4個機械層（含板邊），10nm分辨率，任意角度放置。

2、原理圖設計完成后，一鍵便可進入pcb設計環境，實現從概念到產品的完整設計。

3、先進的自動布局/布線功能，集成基于形狀的自動布線器，支持器件的自動/人工布局。

4、系統提供大量3D封裝庫，也可在軟件中創建新的3D封裝，或者從第三方工具導入。

5、可以輸出多種格式文件，包括Gerber X2、Gerber/excellon、ODB++、MCD。
