04s519小型排水構筑物圖集是一款國標版小型排水構筑物電子版高清圖集，簡稱04s519圖集，適合工業與民用建筑領域人員參考學習，本圖集共由280頁組成，高清無水印，大家可以隨時在電腦上查閱參考，歡迎下載使用。

04s519小型排水構筑物介紹

04S519《 小型排水構筑物》 本圖集適用于采暖計算溫度高于-20℃的地區的一般工業與民用建筑工程中的小型排水構筑物。主要內容包括室內外小型排水井、隔油池、汽車洗車污水隔油沉淀池、鍋爐排污降溫池等構筑物的選用和做法。圖集對各構筑物的設計參數、選用方法、結構計算作了詳細說明，指導設計和施工人員正確選用和施工。

部分目錄

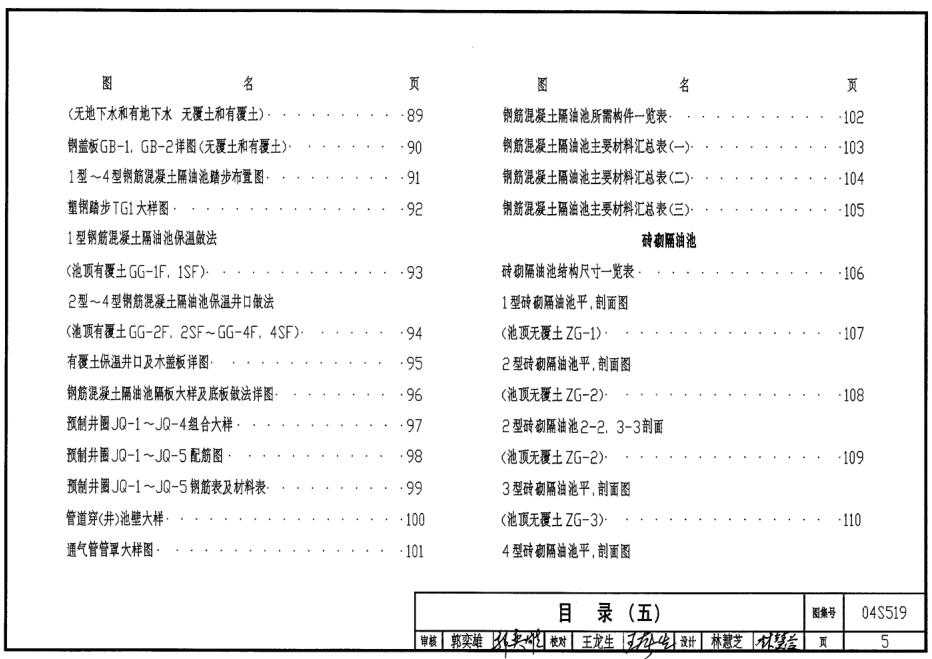

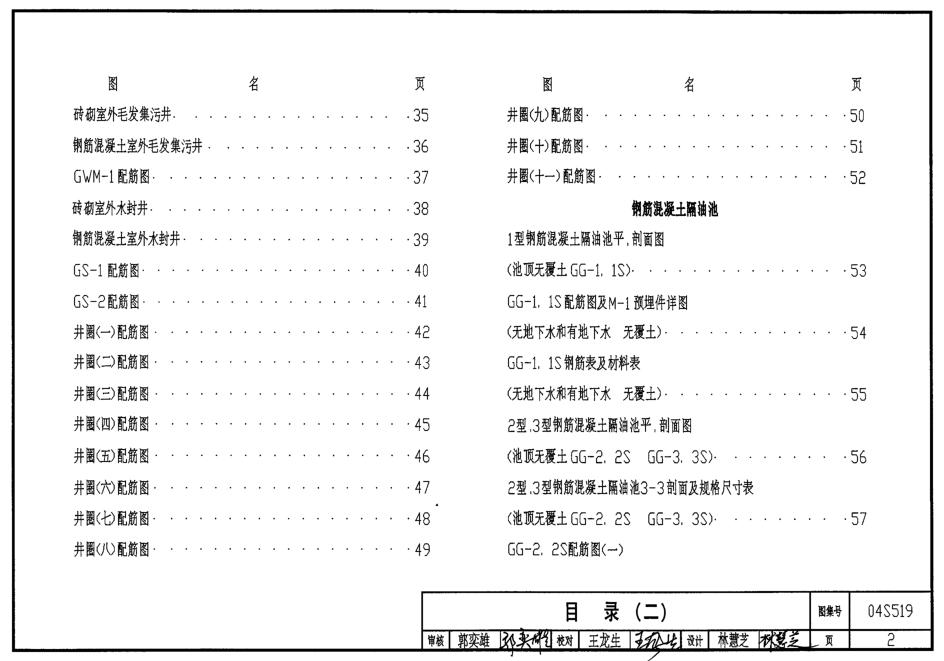

目錄

目錄（一）～（十四）1

總說明（一）～（六）15

室內、外小型排水井21

磚砌室內排水閥門井21

鋼筋混凝土室內排水閥門井22

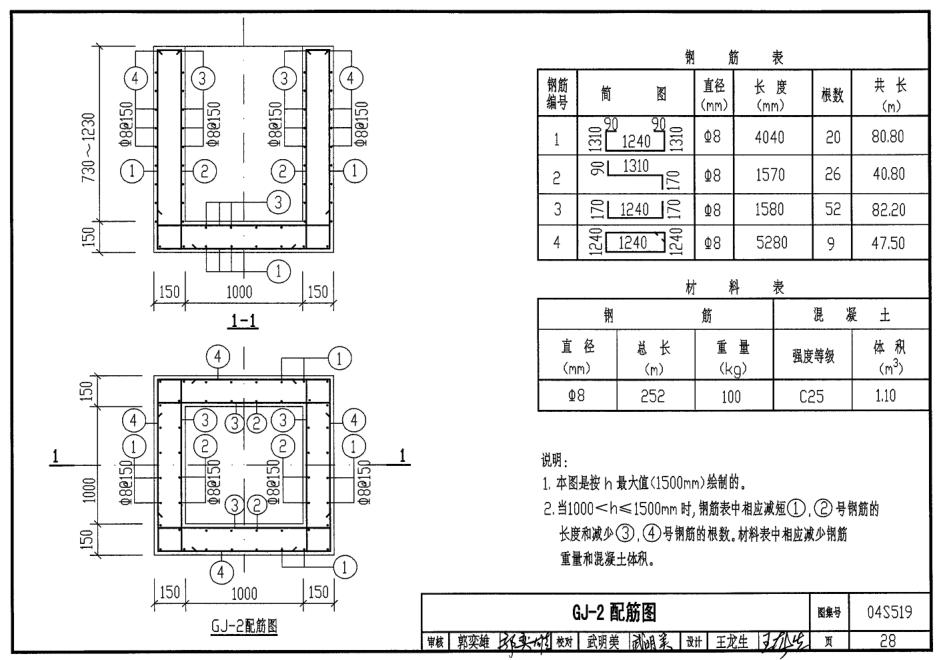

GF-1配筋圖23

GF-2配筋圖24

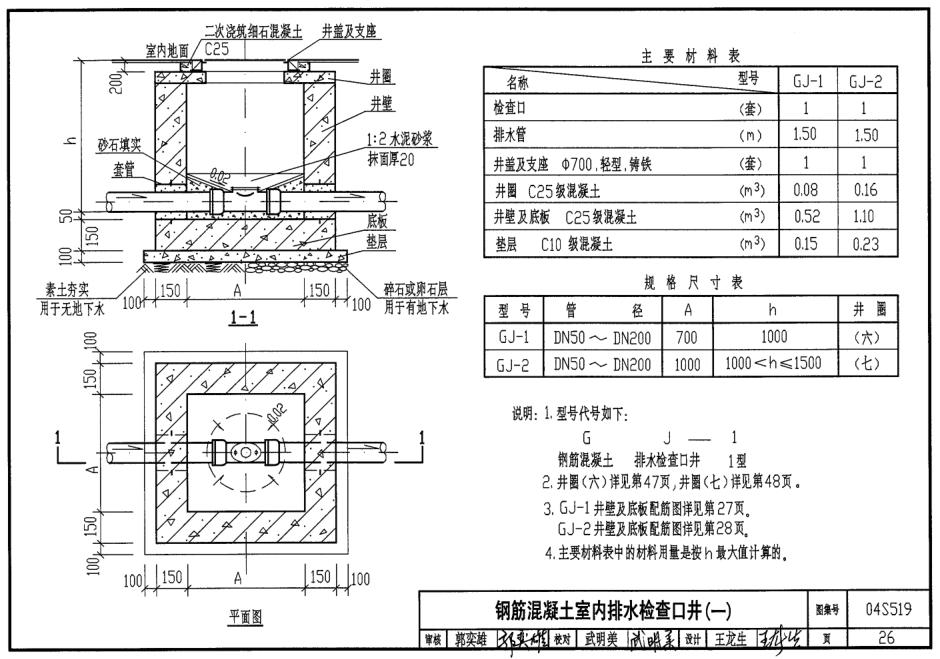

磚砌室內排水檢查口井（一）25

鋼筋混凝土室內排水檢查口井（一）26

GJ-1配筋圖27

GJ-2配筋圖28

磚砌室內排水檢查口井（二）29

鋼筋混凝土室內排水檢查口井（二）30

GJ-3配筋圖31

磚砌室內毛發集污井32

鋼筋混凝土室內毛發集污井33

GNM-1配筋圖34

磚砌室外毛發集污井35

鋼筋混凝土室外毛發集污井36

GWM-1配筋圖37

磚砌室外水封井38

鋼筋混凝土室外水封井39

GS-1配筋圖40

GS-2配筋圖41

.......
